横河YOKOGAWA AQ1210系列光时域反射仪

随着移动设备和互联网的广泛使用，光纤网络对高增长通信流量的适应性变得日益重要。安装和维护光纤网络所用的测量仪器要求操作高效、界面直观，能提供高质量的测量结果和出色的可靠性。

  • 安全可靠 – 适合在恶劣现场条件下工作的坚固设计。

  • 操作方便 – 采用多点式触摸屏与按键相结合的双操作模式。通过全新的应用软件，可以实现全自动测量并轻松查看分析结果。

  • 快速启动 – 支持闪电开机。多任务处理可大幅提高测试效率。通过无线连接即可快速获得测量报告。

查看更多
咨询热线： 13410391245
在线咨询
  • 产品概要

    双操作模式

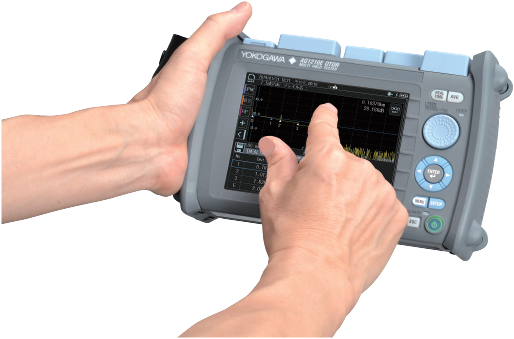

    AQ1210配备了5.7英寸多点触控触摸屏，可方便的进行触控操作和曲线缩放。

    此外它还带有一个适合现场操作的旋钮按键。





    测量条件设置窗口

    可以在OTDR初始屏幕中切换测量条件，用于进行多条件测量。




    直接保存数据

    只需按“直接保存”图标，就可以根据用户先前的选择以SOR、PDF或全部两种格式来保存测量数据。




    长电池续航

    超过10小时的续航能力！

    用户不必担心日常工作中电池电量耗尽的问题。AQ1210锂电池拥有的强劲电力，可使它在Telcordia标准条件下持续供电10个小时。




    快速启动

    不超过10秒钟！

    从完全关机状态到测量准备完成仅需不到10秒的时间！




    放大曲线窗口

    只需点击专用图标即可放大曲线显示窗口，便于查看和操作。曲线区域放大后的大小约为标准大小的两倍。




    PON优化

    利用出色的硬件性能和先进的分析算法，AQ1210可以通过多端口分路器(高达1×128)*准确地描述无源光网络(PON)。AQ1210可以帮助初学者或专业用户基于PON拓扑信息轻松进行OTDR测量设置，以获得测量效果。短事件盲区和高采样分辨率可以让用户的检测距离小到0.5米(<20英寸)*。





    实时测量

    实时测量是在测量的同时更新并显示测量数据的功能。此功能可用于检测/辨别已装光纤网络的光纤端点、断裂或弯曲的位置。操作人员可以更改测量条件并观察波形变化，如波长、距离量程、脉宽等。


    高速

    以每秒5次的最大更新速率显示曲线。可以瞬时检测到光纤弯曲等突发事件。


    高反射

    优先考虑显示曲线的质量。曲线以高精度方式显示并更新。可以测量“高速”模式无法看到的长距光纤的远端或多路分路器以外的点。




    多光纤测量

    在一个表中管理多达2000芯的测量条件，实现对多芯光纤的高效测量。


    对于每个芯号，可以保存OTDR测量、损耗测量和纤芯端面图像。在文件列表中选择纤芯号码后，已测量的纤芯以彩色高亮显示，并且可以在预览窗口中显示保存的数据。这可以防止纤芯测量中的意外漏测，缩短在现场的工作时间。




    宏弯探测器

    通过OTDR测量，使用多波长曲线比较和基于用户自定义阈值的事件分析功能，可以自动识别并定位被测光纤上的宏弯事件。


    PDF报告

    内置后期处理软件，用于生成PDF格式的OTDR报表。报表模板的结构灵活，可满足用户对报表的要求。在检查布局预览的同时设置报告格式，并统一创建多个报告。
