福禄克Fluke MicroScanner™ Cable Verifier系列电缆验测仪

福禄克Fluke MicroScanner™ Cable Verifier系列 电缆验测仪适用于安装以太网设备和对其进行故障诊断的技术人员工具。

  • 快速确定问题是由线缆连接不良还是未连接线缆、功率不足或受电设备 (PD) 引起的。

  • 可供网络工程师调查潜在的交换机配置或故障的信息。

  • PoE 交换机验证 – 通过报告 PoE 等级 (0-8) 判断交换机端口能否提供足够的功率。

  • 供电线对 – 以图形方式显示供电线对。包括双重签名,表示交换机端口在 2 或 4 线对上供电 (802.3bt 或 PoE ++)

  • 有源开关检测 – 确定线缆是否已连接到交换机端口,端口速度高达 10G

  • 线缆测试 – 识别两端的任何短路、开路或交叉线,各线对的长度,以及通过发送音频查找线缆。

  • 验证并排除工业 Ethernet 铜缆的故障

  • PoE 供电器验证 – 显示供电器电压水平

查看更多
咨询热线: 13798421872
在线咨询
  • 产品概要

    MicroScanner 系列特性:

    • 直观的界面 – 在单个屏幕上以图形方式显示接线图、长度、电缆 ID 和故障点距离

    • 多介质支持 – 无需适配器即可测试所有常见介质类型,包括 RJ11、RJ45 和同轴电缆(仅限 MS2)

    • IntelliTone 音频发生器 – 采用 IntelliTone 数字和模拟音频发生器,精确跟踪任何电缆和线对

    • VDV 服务侦测 – 检验当今的介质服务,包括 10/100/1000 Ethernet、POTS 和 PoE

    • 超大屏幕 – 超大背光 LCD 使测试结果不管在晴朗的阳光下还是阴暗的屋子里都清晰可见

    • 磁性挂件(MicroScanner 套件中已含) – 通过强磁力稀土磁体使技术人员能够腾出双手并防止测试仪跌落和意外损坏


    简化检验测试

    MicroScannerTM Cable Verifier 系列简化了音频、数据和视频电缆的测试。它首先从四种测试模式中获取结果,并能在同一个屏幕上显示以下所有内容 — 图形化布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备。 而且,它几乎支持任何类型的低压电缆测试,而不需要笨拙的适配器。 最终结果就是减少了测试时间和技术错误, 从而可以实现比以前更加有效的高质量安装。


    快速排除服务问题

    今天的通信技术人员有很多问题需要处理,而不仅仅是电缆问题。 在确定连接问题的原因之前,必须先排除可能存在的电缆和服务等问题。 MicroScanner Cable Verifier 系列可以解决该问题,减少排除故障的时间。是否有电话电压? 极性是什么? 远端有以太网交换机吗? PoE 是否可用? 如果 PoE 可用,它是否足够运行我的设备?MicroScanner 可以确认这些问题,为技术人员提供强大的洞察能力,使其能够验证当今常见的语音、数据和视频服务。这意味着更快、更全面的故障排除。




    创新的界面

    以前的电缆检验测试仪要求用户必须在四种不同操作模式之间切换才能看到所有测试结果。 这不仅降低了测试过程的速度,而且导致了较高的用户错误率。 MicroScanner2 通过在同一个屏幕上显示布线图、线对长度、到故障点的距离、电缆 ID 以及远端设备等主要测试结果,很好地解决了这一问题。 而且,它有一个超大的背光 LCD 屏幕,能够图形化显示布线图结果,从而给用户带来了前所未有的舒适性和清晰度。




    多介质支持

    是否对用于测试各种音频、数据和视频介质类型的各种适配器的丢失或损坏感到烦恼? MicroScanner2 内置 RJ11、RJ45 和同轴电缆支持,从而淘汰了这些笨拙的适配器。 主设备和远端识别器都可以立即用于测试电话插座、以太网插座和 CATV 出口。 这是 MicroScanner2 简化电缆检验的又一途径。




    IntelliTone 音频技术

    MicroScanner2 具有内置的 IntelliTone 数字和模拟音频技术,不管工作环境如何,它都可以精确地定位几乎任何电缆或线对。 利用数字模式来定位线束或交换机、配线板或墙壁插座中的高级数据电缆 (Cat 5e/6/6a)。 数据模式非常适合用于高数据、RF 或电磁干扰的环境。 配合 IntelliTone 200 Pro 探头一起使用时,它还可以从测试仪端或探头端检验电缆布线图。


    对于音频级电缆(Cat 3 及以下级别)以及同轴电缆、安全/报警电缆和喇叭线,可以使用模拟模式。 这些电缆针对较低频率传输进行了优化。因此,使用低频音频更容易将其定位。 MicroScanner2 的智能模拟音频技术在每次被测线对一起短路时都改变音乐,从而消除了安装期间线对定位的盲目性。 这样,技术人员就可以在将线对插入插座前或在诊断音频传输问题时对它们进行准确判别。


    VDV 服务检测

    音频、数据和视频技术人员有很多问题需要处理,而不仅仅是电缆问题。 在确定连接问题的原因之前,必须先排除可能存在的电缆和服务等问题。 MicroScanner2 可以确认这些问题,为技术人员提供了一个强大的视角,让他们可以检测出常见的服务问题。  检测 POTS 电压是否存在,并检验极性。 检验供电的 10/100/1000 以太网交换机是否位于远端。 或者,确认 PoE 电压和线对是否正确。




    坚固的外壳

    您的工具需要经得起考验,才能不被轻易损坏。 MicroScanner2 拥有一个坚固的橡胶皮套,可以承受恶劣的工作环境。 您可以把它扔进工具箱, 完全没问题。 而且,它现在还标配一个树脂便携包,可以增强保护,增加方便性。


    PoE 验证

    Microscanner PoE 能够快速而方便地完成 PoE 验证,从而解决 PoE 安装难题。测试仪根据最新的 PoE 标准检测连接的交换机提供的可用的 PoE 等级 (0-8),并显示无源 PoE 源的电压。这些信息使技术人员能够了解安装功能、改进工作流程,并减少等待交换机信息所需的时间。


    工业以太网验证

    相较于传统的 IT 环境,工业环境更为严苛、并且对时效性要求更高。连接故障可能由布线故障造成,进而可能干扰通信,造成生产延迟。技术人员需要首先排除一系列线缆和服务问题,才能确定连接故障的原因所在。线缆在哪里断开的?所有线缆是否端接正确?远端有交换机吗?PoE 是否可用?MicroScanner 系列能够帮助技术人员发现问题所在并解决这些问题,从而迅速恢复生产运行。




    MicroScanner™ 系列工业以太网套件能够帮助技术人员在数秒内对 RJ45、M12X、M12D 和 M8D 等端接线缆进行连通性测试,并显示图形化结果,展示接线图、线对长度、到故障点的距离、线缆 ID 以及线缆是否与远端设备相连接。线缆故障会造成生产停工,导致昂贵的代价。因此,快速确定线缆断开位置并对其迅速更换或维修十分重要。

  • 型号及配件

    MS2-100

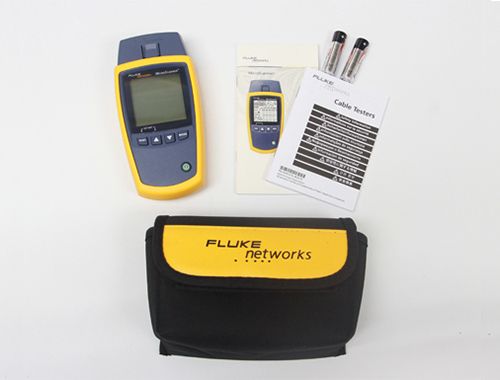

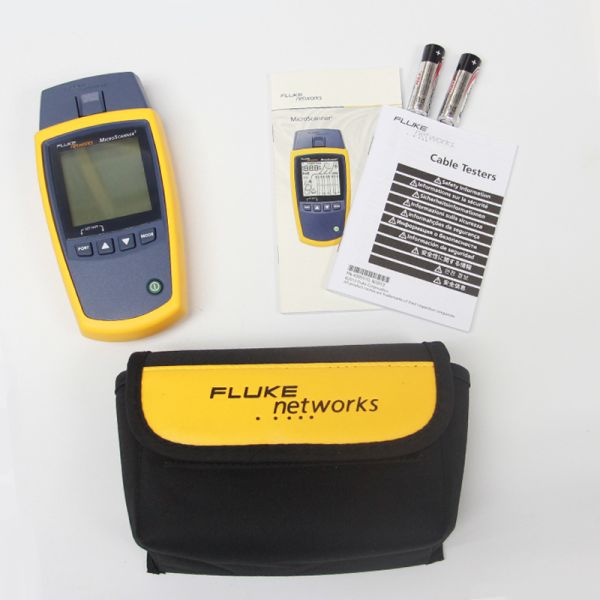

    MicroScanner2 Cable Verifier包括 MicroScanner2 电缆检测仪和主接线图适配器、多语言快速入门指南、电池,以及 Fluke Networks 便携包

    MS-POE

    Microscanner PoE,含便携包

    MS2-100-IE

    MicroScanner™ 2 工业以太网基础套件,带有便携包、多接头适配器、Cat 6A 跳线、RJ45 公头到 RJ45 母头跳线、RJ45/M12X 跳线、RJ45/M12D 跳线、RJ45/M8D 跳线,用于测试 M12X、M12D、M8D 等端接线缆

    MS-POE-IE

    MicroScanner™ PoE 工业以太网基础套件,带有便携包、多接头适配器、Cat 6A 跳线、RJ45 公头到 RJ45 母头跳线、RJ45/M12X 跳线、RJ45/M12D 跳线、RJ45/M8D 跳线,用于测试 M12X、M12D、M8D 等端接线缆

    MS-POE-IE-套件

    MicroScanner™ PoE 工业以太网专业套件,带有 IntelliTone Pro 200 探头、远端 ID 套件、便携包、多接头适配器、Cat 6A 跳线、RJ45 公头到 RJ45 母头跳线、RJ45/M12X 跳线、RJ45/M12D 跳线、RJ45/M8D 跳线,用于测试 M12X、M12D、M8D 等端接线缆

    MS2-TTK

    MicroScanner2 终端检测套件包括:MicroScanner2 Cable Verifier、IS60 Pro 工具套件、IntelliToneTM 200 端头、RJ11 和 RJ 45 跳线、系索、快速入门指南,磁性束带附件、以及 9 伏电池,都装在豪华型 Fluke Networks 便携包中。

    MS2-KIT

    MicroScanner2 专业套件包括:MicroScanner2 Cable Verifier、主接线图适配器、远程识别器 #2-7、IntelliTone Pro 200 端头、屏蔽式双绞线 RJ45 跳线、RJ11 跳线、与 8 个鳄鱼夹导线适配器配套的线夹组 RJ45、F 同轴电缆按入式跳线、附件软包、(2) AA 碱性电池、(1) 9V 碱性电池、MicroScanner2 快速入门指南、磁性束带附件、IntelliTone Pro 快速入门指南、都装在豪华型 Fluke Networks 便携包中

    MS2-FTK

    铜和光纤基础技术人员工具包 - 包括 MicroScanner (MS2-100) 和 SimpliFiber Pro (FTK1000) 光纤测试工具包。

    MS-POE-KIT

    Microscanner PoE 专业套件,含 Intellitone Pro 200 探头和远程 ID 套件。

    MS2-WM

    MicroScanner2 主接线图适配器

    MS2-IDK27

    MicroScanner2 远程服务集标识符套件 #2-7。

    MT-8200-63A

    IntelliTone 200 探头包括:IntelliTone 200 探针、RJ11 和 RJ 45 跳线、系索、快速使用指南以及 9 伏电池

    MICRO-DIT

    MicroScanner 工具包便携包

    MS2-MAG-KIT

    磁性束带附件和备用防护套

    MS-POE-WM

    备用 Microscanner PoE Wiremap 适配器。

    REMOTEID-KIT

    适用于 Microscanenr PoE 的远程 ID 套件。

    MS-IE-适配器工具包

    工业 Ethernet 适配器套件包括复式连接器适配器、Cat 6A 跳线、RJ45 公接头到 RJ45 母接头跳线、RJ45/M12X 跳线、RJ45/M12D 跳线和 RJ45/M8D 跳线,用于测试 MicroScanner™2、MicroScanner™ PoE 以及 LinkIQ™ 的 M12X、M12D、M8D 端接线缆

    CIQ-RJA

    RJ45/11 模块化适配器

  • 技术指标

    工作温度

    32 °F 到 113 °F (0 °C 到 45 °C)

    贮存温度

    -4 °F 至 +140 °F(-20 °C 至 +60 °C)

    工作相对湿度(% RH 无冷凝)

    90 %(50 °F 至 95 °F 10 °C 至 35 °C)

    75 %(95 °F 至 113 °F 35 °C 至 45 °C)

    冲击和振动

    随机,2 g,5 Hz — 500 Hz (2 类)

    1 米跌落试验(无论是否带有接线图适配器)

    安全

    IEC 61010-1 第 3 版

    海拔

    4,000 米;贮存时:12,000 米

    EMC

    IEC 61326-1

    测试连接器

    屏蔽 8 针模块插座支持 8 针模块 (RJ45) 和 4 针模块 (RJ11) 插头。

    MicroScanner2: 同轴线缆的 F 型连接器。

    电源

    电池类型:2 AA (NEDA 15A, IEC LR6) 碱性电池

    电池寿命:正常使用情况下 20 个小时

    其它兼容电池类型:2 节 AA 相机锂电池、NIMH、NICAD

    尺寸和重量(含电池和接线图适配器)

    3 in x 6.4in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) MicroScanner2:10.6 oz (300 g) MicroScanner PoE:10.6 盎司 (g)300

    显示屏

    带背光的单色 LCD

    电缆测试

    测量长度、验证接线图、识别远程 ID 定位器,以及检测以太网端口。线缆电阻超过 12.5 Ω 时,MicroScanner PoE 还会显示 HIGH Ω。在一个屏幕上显示结果。

    音频

    产生Intellitone™ 和普通模拟音频信号

    PoE

    MicroScanner2: 请求并检测兼容 802.3af 的 PoE(以太网供电)设备 MicroScanner PoE:请求并检测 802.3af、at、bt 和 UPOE(Cisco 的通用以太网供电)兼容 PoE设备

    被测电缆类型

    双绞线:UTP、FTP、SSTP

    同轴 (MicroScanner2):75 Ω、50 Ω、93 Ω

    长度测试

    量程:460 米 (1500 英尺)

    分辨率:0.3 m (1 ft)

    典型精度:± 4% 或 0.6 m (2 ft),取大值。NVP 不确定度是附加误差。

    校准:用户可设置双绞线和同轴电缆的 NVP (MicroScanner2)。可测定已知长度电缆的实际 NVP。

    接线图测试

    检测单线故障、短路、错误接线、拆分线对以及最多七个远端适配器 ID。接线图按比例长度绘制,以直观地显示故障的大概位置。

    以太网端口检测

    MicroScanner2: 用10 Mbps、100 Mbps 和 1 Gbps 速度检测 802.3 以太网端口的设计速度。MicroScanner PoE: 用 10 Mbps、100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 和 10 Gbps 速度检测 802.3 以太网的设计速度。

    音频发生器

    支持发生音频以及使用福禄克网络数字 IntelliTone™ 探头进行电缆映射。产生兼容典型模拟探头的四种音频。使用 IntelliTone 或模拟探头时,Smartone™ 功能可以正确识别电缆束中的电缆。
