泰克Tektronix MDO3000混合域示波器

MDO3000 混合域示波器拥有多达六种集成仪器,包括频谱分析仪、函数发生器等功能,通过一台示波器就能捕获模拟信号、数字信号和射频信号。随着设计挑战的不断升级,您还可以增加仪器、分析功能和升级带宽。

  • 采用 125 种触发组合的获奖示波器

  • 通过 Wave Inspector® 控件达到 10 M 点记录长度

  • 标配基本频谱分析仪

  • 根据测试需求添加仪器和功能

查看更多
咨询热线: 13798421872
在线咨询
  • 产品概要

    不止是功能强大的示波器。

    当今工程领域的主流是多核处理器、串行总线和无线接口。MDO3000 的核心是有基本频谱分析仪和数字电压表的成熟可靠的泰克示波器。然后,您可以按照测试需求自定义。添加 16 个逻辑通道、一个 50 MHz 任意波形/函数发生器、协议分析和一个扩展式 3 GHz 频谱分析仪,可帮助满足当前与未来的复杂设计的要求。




    准确测量很重要

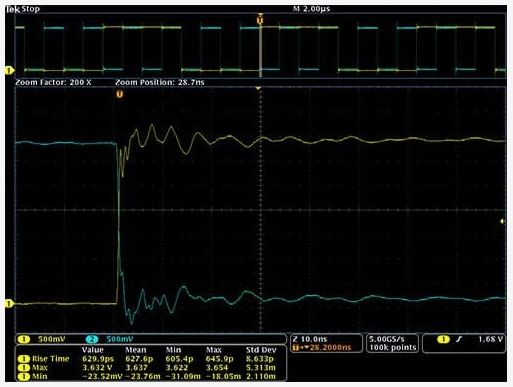

    简单来说,MDO3000 系列示波器旨在实现业内最准确的测量。 在其他许多仪器仅提供低分辨率显示数据时,MDO3000 测量实际采集数据,可以无比通畅地查看您的设计。 事实上,我们对于 MDO3000 提供的技术规格非常自信,让您在测量时拥有十足把握。 毕竟,测量精度影响设计完整性。 为什么要采用不够准确的设备?




    性价比最高的探头:免费提供。

    作为测量信号路径中的关键元件,探头不容忽视。 在购买 MDO3000 时,您将免费获得业内最佳的探头。 由于拥有业内最佳的负载 (3.9 pF) 和可匹配您示波器的高带宽,TPP 系列探头将是您日常使用的随身探头。

    • TPP 系列探头为标配,每条模拟通道一只

    • 3.9 pF 的业内优异电容性能探头

    • 250 MHz、500 MHz 或 1 GHz 探头带宽,可满足示波器的带宽




    不是 RF 专家也可以轻松完成无线测量

    无线通信与 EMI 注意事项是否让您感到烦躁? 也许,您是一位 RF 专家,需要一台能够进行时域和频域测量的示波器? 不管怎样,带内置频谱分析仪的 MDO3000 示波器均能胜任任务。 与那些会提供 FFT“频谱分析”的其他示波器不同,只有 MDO3000 才内置真正的频谱分析仪,供您在可达 3 GHz 频率的环境下进行 RF 测量,而无需离开示波器。

    • 基本频谱分析仪,标配

    • 3 GHz 频谱分析仪可以升级

    • 业内唯一一款真正集成的硬件频谱分析仪



  • 型号及配件

    MDO3012

    模拟带宽:100 MHz; 采样率:2.5 GS/s; 记录长度:10 M 点; 模拟通道:2;

    数字通道数:16(选配); 频谱分析仪:最高 3 GHz; 函数发生器输出:1 条(可选);

    MDO3014

    模拟带宽:100 MHz; 采样率:2.5 GS/s; 记录长度:10 M 点; 模拟通道:4;

    数字通道数:16(选配); 频谱分析仪:最高 3 GHz; 函数发生器输出:1 条(可选);

    MDO3022

    模拟带宽:200 MHz; 采样率:2.5 GS/s; 记录长度:10 M 点; 模拟通道:2;

    数字通道数:16(选配); 频谱分析仪:最高 3 GHz; 函数发生器输出:1 条(可选);

    MDO3024

    模拟带宽:200 MHz; 采样率:2.5 GS/s; 记录长度:10 M 点; 模拟通道:4;

    数字通道数:16(选配); 频谱分析仪:最高 3 GHz; 函数发生器输出:1 条(可选);

    MDO3032

    模拟带宽:350 MHz; 采样率:2.5 GS/s; 记录长度:10 M 点; 模拟通道:2;

    数字通道数:16(选配); 频谱分析仪:最高 3 GHz; 函数发生器输出:1 条(可选);

    MDO3034

    模拟带宽:350 MHz; 采样率:2.5 GS/s; 记录长度:10 M 点; 模拟通道:4;

    数字通道数:16(选配); 频谱分析仪:最高 3 GHz; 函数发生器输出:1 条(可选);

    MDO3052

    模拟带宽:500 MHz; 采样率:2.5 GS/s; 记录长度:10 M 点; 模拟通道:2;

    数字通道数:16(选配); 频谱分析仪:最高 3 GHz; 函数发生器输出:1 条(可选);

    MDO3102

    模拟带宽:1 GHz; 采样率:5 GS/s; 记录长度:10 M 点; 模拟通道:2;

    数字通道数:16(选配); 频谱分析仪:最高 3 GHz; 函数发生器输出:1 条(可选);

    MDO3054

    模拟带宽:500 MHz; 采样率:2.5 GS/s; 记录长度:10 M 点; 模拟通道:4;

    数字通道数:16(选配); 频谱分析仪:最高 3 GHz; 函数发生器输出:1 条(可选);

    MDO3104

    模拟带宽:1 GHz; 采样率:5 GS/s; 记录长度:10 M 点; 模拟通道:4;

    数字通道数:16(选配); 频谱分析仪:最高 3 GHz; 函数发生器输出:1 条(可选);

    TAP1500

    有源探头:1.5 GHz,10X,单端,TekVPI

    TAP2500

    有源探头:2.5 GHz,10X,单端,TekVPI

    TAP3500

    有源探头:3.5 GHz,10X,单端,TekVPI

    ADA400A

    放大器,差分;微伏,差分 - 可追溯校准标准证明

    TDP1500

    差分探头:1.5 GHz,1X/10X,+/- 8.5V,TekVPI

    TDP3500

    差分探头:3.5 GHz,5X,+/- 2V,TekVPI

    TPP0100

    无源探头:100 MHz,10X,BNC

    TPP0200

    无源探头:200 MHz,10X,BNC

    TPP0250

    无源探头:250 MHz,10X,TekVPI

    TPP0500B

    无源探头:500 MHz,10X,TekVPI

    TPP0502

    无源探头:500 MHz,2X,TekVPI

    TPP1000

    无源探头:1 GHz,10X,TekVPI

    A621

    电流探头:50 kHz,10 mA 至 2000 A,AC,BNC

    A622

    电流探头:100 kHz,10 mA 至 100 A,AC/DC,BNC

    TCP0020

    探头,AC/DC 电流;20 安培,50 MHz 带宽,TekVPI 接口 - 可溯源的校准证明

    TCP0030A

    探头,AC/DC 电流;30 安培 DC,DC 至 120MHZ;带 TekVPI 接口,可追溯校准标准证明

    TCP0150

    电流探头:20 MHz,5 mA 至 212 A,AC/DC,TekVPI

    TCP303

    探头,AC/DC 电流;DC-15MHZ,150A DC - 可追溯校准标准证明

    TCP305A

    探头,AC/DC 电流;50 安培 DC,DC-50MHZ,可追溯校准标准证明

    TCP312A

    探头,AC/DC 电流;30 安培 DC,DC-100MHZ,可追溯校准标准证明

    TCP404XL

    探头,AC/DC 电流;DC-2MHZ,500A DC,750A DC 随占空比降额,可追溯校准标准证明

    TPP0850

    高压探头:800 MHz,50X,2.5 kV,单端,TekVPI

    TDP0500

    差分探头:500 MHz,5X/50X,+/- 42V,TekVPI

    TDP1000

    差分探头:1 GHz,5X/50X,+/- 42V,TekVPI

    THDP0100

    差分探头;100 MHZ TekVPI 差分高压探头

    THDP0200

    差分探头;200 MHZ TekVPI 差分高压探头

    TMDP0200

    差分探头;200 MHZ TekVPI 差分中压探头;TMPD0200

  • 技术指标

    硬件带宽限制

    ≥350 MHz 型号:20 MHz 或 250 MHz

    100 MHz 和 200 MHz 型号:20 MHz

    输入耦合

    交流、直流

    输入阻抗

    1 MΩ ±1%、50 Ω ±1%、75 Ω ±1%;75 Ω 不适用于 1 GHz 型号

    输入灵敏度范围

    1 MΩ:1 mV/格至 10 V/格

    50 Ω、75 Ω:1 mV/格至 1 V/格

    垂直分辨率

    8 位(高分辨率时为 11 位)

    最大输入电压

    1 MΩ:300 VRMS CAT II,峰值 ≤ ±425 V

    50 Ω、75 Ω:5 VRMS,峰值 ≤ ±20 V

    直流增益精度

    5 mV/格及以上是 ±1.5%,高于 30 °C 时按 0.10%/°C 降额

    2 mV/格是 ±2.0%,高于 30 °C 时按 0.10%/°C 降额

    1 mV/格是 ±2.5%,高于 30 °C 时按 0.10%/°C 降额

    可变增益是 ±3.0%,高于 30 °C 时按 0.10%/°C 降额

    通道间隔离(典型值)

    任何两个通道相同垂直标度 ≥100:1(≤100 MHz),≥30:1(>100 MHz 至额定带宽)

    时基范围

    1 GHz 型号:400 ps/格至 1000 s/格

    ≤ 500 MHz 型号:1 ns/格至 1000 s/格

    最高采样率时的最大持续时间(全/半通道)

    1 GHz 型号:4/2 ms

    ≤ 500 MHz 型号:4/4 ms

    时基延迟时间范围

    -10 格至 5000 s

    通道间时滞范围

    ±125 ns

    时基精度

    ±10 ppm,在任何 ≥1 ms 间隔上

    触发模式

    自动、正常和单次

    触发耦合

    直流、交流、高频抑制(衰减 >50 kHz)、低频抑制(衰减<50 kHz)、噪声抑制(降低灵敏度)

    触发释抑范围

    20 ns 至 8 s

    触发灵敏度(典型值)

    边沿型,直流耦合

    触发电平范围

    任意输入通道:从屏幕中央 ±8,如果选择了垂直低频抑制触发耦合,则为 0V ±8 格;

    辅助输入(外部触发):±8 V;

    工频:工频触发电平固定为约 50% 的工频电压。

    触发频率读数

    提供可触发事件的 6 位频率读数。

    取样

    采集取样的值。

    峰值检测

    所有扫描速度的取样毛刺窄至 1.5 ns(1 GHz 型号)、2.0 ns(500 MHz 型号)、3.0 ns(350 MHz 型号)、5.0 ns(200 MHz 型号)、7.0 ns(100 MHz 型号)。

    平均

    平均包含 2~512 个波形。

    包络

    最小-最大值包络反映多个采集上的峰值检测数据。 包络的可选波形个数为 1 至 2000;无穷大。

    高分辨率

    实时矩形平均可降低随机噪声,提高垂直分辨率。

    滚动

    在屏幕上从右向左滚动波形,扫描速度低于或等于 40 ms/格。

    FastAcq®

    FastAcq 优化仪器用于分析动态信号和捕获偶发事件,1 GHz 型号的捕获率 >280,000 wfms/,100 MHz –500 MHz 型号的捕获率 >235,000 wfms/s。

    光标

    波形和屏幕

    自动测量(时域)

    30 项,其中任何时间可在屏幕上最多显示 4 项。 测量包括: 周期、频率、延迟、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、突发宽度、相位、正过冲、负过冲、总过冲、峰峰值、幅度、高、低、最大值、最小值、平均值、周期平均、均方根、周期均方根、正脉冲个数、负脉冲个数、上升沿个数、下降沿个数、面积和周期面积。

    自动测量(频域)

    3 项,其中任何时间可在屏幕上显示一项。测量包括:通道功率、邻信道功率比 (ACPR) 和占用带宽 (OBW)

    测量统计

    平均值、最小值、最大值、标准偏差。

    参考电平

    用户可定义的参考电平用于自动测量,可以百分比或单位形式指定。

    选通

    在采集中隔离出特定的事件,并进行测量,使用屏幕或波形光标。
